概述：

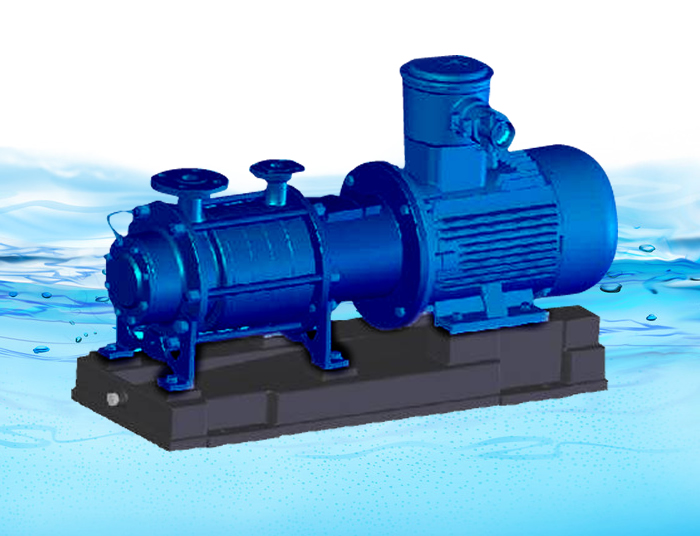

lKIMD系列磁力驅動多級泵是在CZ型泵的基礎上自主開發設計的多級泵系列，是臥式懸臂/端支撐、多級單吸離心泵。葉輪為閉式、殼體徑向剖分、底腳/水平中心線支撐、軸向吸入，垂直排出。產品參照?qǐng)?zhí)行API685標準。
l水力過流部件采用了高效性能的水力模型，整機采用自平衡軸向力設計，運轉可靠性高，適應變工況能力強
結構形式：
l整機采用模塊化、后開門式設計，組件通用性強，拆裝快捷，檢修方便。
l全部采用高溫釤鈷2:17磁鋼，耐溫性好
lSIC雙軸承全金屬鎧裝，耐磨、承載能力強；
l大磁隙防刮磨設計，外轉子全金屬封裝避免磁鋼意外脫落；
l隔離套耐壓防沖刷設計,有效解決底部穿孔和介質中顆粒造成的磨損；
l軸向力自平衡系統設計，泵內殘余軸向力小且隨工況變化自行調，確保泵在運行中軸承端面無磨損。
lI型為直聯式：驅動轉子與電動機直接聯接，與從動轉子磁銜接，自動對中，輸送介質溫度小于200℃、無需伴熱、電機功率小于18.5KW的泵，一般采用直聯式。
lII型為中間聯軸式：驅動轉子聯接在軸承箱一端，另一端通過聯軸器與電動機聯接。聯接時需對電機軸與軸承箱軸找正對中。輸送介質溫度大于200℃、電機功率大于15KW的泵，一般采用II型聯接。
主要技術參數：
l流量（Q）: 2.5~150 m3/h
l揚程（H）: 30~600 m
l轉速: 2900 r/min
l工作溫度： -45℃~250℃
l環境溫度： 不超過40℃
l工作壓力： ≤5.0Mpa
l動力粘度： µ≤20cP
l配用電動機功率：3~160KW
l旋轉方向：從電機端看為順時針方向
型號說明：
KIMD系列磁力驅動多級離心式化工流程泵的命名方法
例： KIMD 50-32 /30 X 4 L
① ② ③ ④ ⑤ ⑥
① 泵的系列名稱（英文縮寫）：凱銘公司符合國際標準的磁力驅動多級離心式化工流程泵；
② 泵的吸入口直徑50mm;
③ 泵的排出口直徑32mm;
④ 單級揚程30m;
⑤ 葉輪級數4；
⑥ 泵的結構形式為中間聯軸式。（空白-為直聯式；L-為中間聯軸式；C-直聯端節式；H-高溫增強中間聯軸式）
|
